CS系列（方型）蜗轮丝杠升降机B型

形式、规格的表示

1、机体规格分为：CS2.5～CS500共9种，提升力依次为2.5KN～500KN。

2、传动比

N 型——普通速比；

L 型——慢速速比。

3、结构形式

A 型——丝杠作轴向移动；

B 型——丝杠作旋转运动，螺母作轴向移动。

4、丝杠接头类型

A型结构形式的丝杠头部分为：1型（圆柱），2型（法兰），3型（螺纹），4型（扁头），5型（开口）共五种；

B型结构形式的丝杠头部分为：1型（圆柱），2型（螺纹）共二种。

5、附加要求（可选）

A型结构形式的附加要求有：带防转装置（P）、带防护罩（S）、滚珠丝杠型（B）共三种；

B型结构形式的附加要求有：带防护罩（S）、滚珠丝杠型（B）共二种。

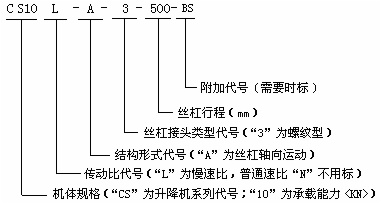

6、表示方法

注：最后不加标“B”，默认用Tr丝杠（梯形丝杠）。

技术参数、联接尺寸及相关说明

主要性能参数表

型号 CS	单位	CS2.5	CS5	CS10	CS25	CS50	CS150	CS250	CS350	CS500
最大提升力	KN	2.5	5	10	25	50	150	250	350	500
最大拉负荷	KN	2.5	5	10	25	50	150	250	350	500
梯形丝杠规格①		14×4	18×4	20×4	30×6	40×7	60×9	80×10	100×10	120×14
普通速比		4:1	4:1	4:1	6:1	7:1	9:1	10:1	10:1	14:1
普通速比时每转提升量	mm/r	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0
慢速速比		16:1	16:1	16:1	24:1	28:1	36:1	40:1	40:1	56:1
慢速速比时每转提升量	mm/r	0.25	0.25	0.25	0.25	0.25	0.25	0.25	0.25	0.25
环境温度20℃，负荷比20%/hr时的最大驱动能力②	KW	0.18	0.3	0.5	1.2	2.3	5.1	10	15	22
环境温度20℃，负荷比10%/hr时的最大驱动能力②	KW	0.25	0.42	0.7	1.7	3.2	7.1	14	21	30
普通速比时的总效率	%	34	30	28	27	25	19	19	15	15
慢速速比时的总效率	%	24	23	21	19	18	14	14	11	11
丝杠额定效率	%	49	42.5	40	40	36.5	32.5	29	24	28
环境温度20℃,负荷比10%/hr时的转矩,性能,转速关系		参见提升力和提升速度表“表二”
提升力最大时的丝杠转矩	Nm	3.2	7.5	16	60	153	437	1390	2312	4100
驱动轴最大许用转矩	Nm	1.5	3.4	7.1	18	38	93	240	340	570
压负载时丝杠最大许用长度	mm	参见丝杠长度与极限负荷关系图表“表三”
机箱材料		AL-Leg			GG			GGG
不带丝杠和保护管时的重量	Kg	0.6	1.2	2.1	6	17	32	57	85	160
每100mm提升量丝杠重量	Kg	0.1	0.35	0.45	0.7	1.2	2	4.2	6.6	10.3
传动时所需润滑剂量	Kg	0.03	0.08	0.14	0.24	0.8	1.1	2.0	2.7	3.2
普通速比A型质量惯性矩③	Kgcm²	0.070	0.122	0.160	0.780	1.917	3.412	16.04	49.12	96.27
普通速比B型质量惯性矩③	Kgcm²	0.069	0.126	0.165	0.794	1.952	3.741	17.58	52.45	103.39
慢速速比A型质量惯性矩③	Kgcm²	0.045	0.088	0.115	0.558	1.371	2.628	12.35	37.05	72.62
慢速速比B型质量惯性矩③	Kgcm²	0.050	0.091	0.119	0.552	1.381	2.647	12.44	37.37	73.15

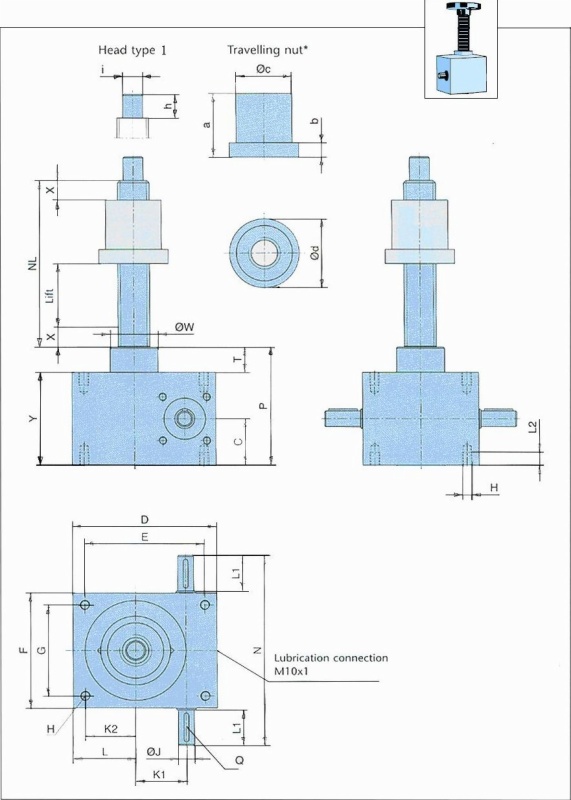

联接尺寸表

B型结构

型号CS	CS2.5	CS5	CS10	CS25	CS50	CS150	CS250	CS350	CS500
丝杠	Tr14×4	Tr18×4	Tr20×4	Tr30×6	Tr40×7	Tr60×9	Tr80×10	Tr100×10	Tr120×14
C	25	31	37.5	41	58.5	80	82.5	110	133
D	60	80	100	130	180	200	240	290	360
E	48	60	78	106	150	166	190	230	290
F	50	72	85	105	145	165	220	250	300
G	38	52	63	81	115	131	170	190	230
H	M6	M8	M8	M10	M12	M20	M30	M36	M42
ΦJk6	9	10	14	16	20	25	30	35	48
K1	20	25	32	45	63	71	80	100	135
K2	16	21	29	42	63	66	75	95	115
L	22	31	40	54	78	83	100	125	150
L1	20	22.5	22.5	43	45	65	65	63	97.5
L2	12	13	15	15	16	30	45	54	80
N	92	120	140	195	240	300	355	380	500
NL	Lift+52	Lift+56	Lift+70	Lift+85	Lift+110	Lift+125	Lift+170	Lift+195	Lift+215
P	62	74	93	105	149	200	205	270	326
Q	3×3×14	3×3×18	5×5×20	5×5×36	6×6×36	8×7×56	8×7×56	10×8×56	14×9×90
T	12	12	18	23	32	40	40	50	60
ΦW	26	30	38.7	46	60	85	120	145	170
裕度X	10	12	15	20	25	25	25	25	30
Y	50	62	75	82	117	160	165	220	266

丝杠接头类型1（默认形式）
a	32	32	40	45	60	75	120	145	155
b	10	10	12	15	18	25	35	35	50
Φch9	40	40	45	50	70	90	130	150	160
d	50	50	65	80	87	110	155	190	225

丝杠接头类型1
Φik6	8	12	15	20	25	40	60	80	95
h	12	15	20	25	30	45	75	100	120
