S系列（蜗牛型）升降机--A型
A 型——丝杠作轴向移动
装备方式 U 装配方式 D
丝杠向上伸 丝杠向下伸
1、 机体规格 分为：S25～S1500共11种，提升力依次为25KN～1500KN。
2、 传动比 N 型——普通速比 L 型——慢速速比
3、 结构形式
A 型——丝杠作轴向移动；
B 型——丝杠作旋转运动，螺母作轴向移动。
4、 装配方式
U 型——丝杠（或螺母）向上移动；
D 型——丝杠（或螺母）向下移动。
5、 丝杠接头类型
A型结构形式的丝杠头部分为：1型（圆柱），2型（法兰），3型（螺纹），4型（扁头）等四种形式；` B型结构形式的丝杠头部分为：1型（圆柱），2型（螺纹）共二种形式。
6、 附加要求（可选）
A型结构形式的附加要求有：带防转装置（P）、带导向套（G）、带防护罩（S）共三种；
B型结构形式的附加要求有：双导向套（G）、带防护罩（S）共二种。
7、表示方法
技术参数、联接尺寸及相关说明
主要性能参数表
型号 S | 25 | 25L | 50 | 50L | 100 150 | 100L 150L | 200 | 200L | 250 | 250L | 350 | 350L | 500 | 500L | 1000 | 1000L | 1200 1500 | 1200L 1500L | ||
项 目 | 单位 | |||||||||||||||||||
最大提升力 | KN | 25 | 50 | 100/150 | 200 | 250 | 350 | 500 | 1000 | 1200/1500 | ||||||||||
梯形丝杠规格 |
| Tr30*6 | Tr40*7 | Tr58*12 | Tr65*12 | Tr90*16 | Tr100*16 | Tr120*20 | Tr160*20 | Tr180*25 | ||||||||||
每转提升量 | mm/r | 1 | 0.25 | 1.17 | 0.29 | 1.56 | 0.5 | 1.5 | 0.5 | 1.5 | 0.5 | 1.5 | 0.5 | 1.818 | 0.625 | 1.916 | 0.638 | 2.083 | 0.694 | |
蜗轮蜗杆副的传动比 |
| 6:1 | 24:1 | 6:1 | 24:1 | 7.67:1 | 24:1 | 8:1 | 24:1 | 10.67:1 | 32:1 | 10.67:1 | 24:1 | 11:1 | 32:1 | 12:1 | 36:1 | 12:1 | 36:1 | |
丝杠最大转伸长度 | mm | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 5500 | 6500 | 7000 | ||||||||||
最大压负荷时的最大提升量 | 无导向 | mm | 250 | 385 | 500 | 490 | 850 | 900 | 1000 | 1200 | 1350 | |||||||||
有导向 | mm | 400 | 770 | 1000 | 980 | 1700 | 1850 | 2000 | 2400 | 2700 | ||||||||||
满负荷时蜗杆扭矩 | Nm | 18.6 | 8.86 | 39.5 | 19.8 | 119 179 | 60 90 | 240 | 122 | 366 | 217 | 464 | 253 | 970 | 425 | 2323 | 997 | 3316 | 1658 | |
总效率 | % | 21 | 11 | 23 | 11.5 | 20.5 | 13 | 19.5 | 12.8 | 16 | 9 | 18 | 11 | 15 | 11 | 13 | 10 | 12 | 8 | |
驱动功率(P) | KW | P=T*n/9549 （ T - 扭矩 rpm； n - 转速 转/分 ） | ||||||||||||||||||
A型无行程时重量 | Kg | 7.3 | 16.2 | 25 | 36 | 70.5 | 87 | 420 | 1010 | 1350 | ||||||||||
每100mm丝杠重量 | Kg | 0.45 | 0.82 | 1.68 | 2.1 | 4.15 | 5.2 | 7.45 | 13.6 | 17.3 | ||||||||||
润滑剂 |
| 合成钙钠润滑脂ZGN-2（温度范围： -20℃～100℃） | ||||||||||||||||||
传动时所需的润滑剂量 | Kg | 0.2 | 0.3 | 0.5 | 0.75 | 1 | 1.9 | 2 | 2.5 | 2.5 | ||||||||||

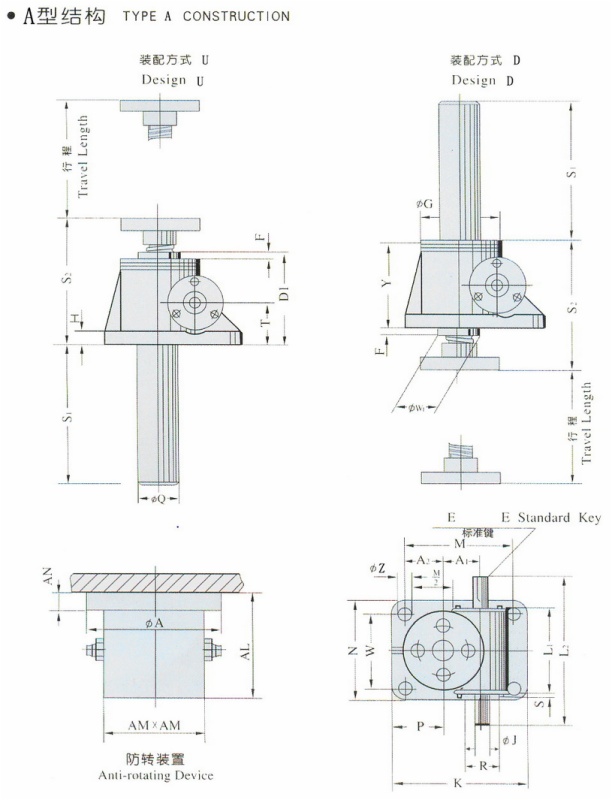

联接尺寸表
型号S | 25 | 25L | 50 | 50L | 100 150 | 100L 150L | 200 | 200L | 250 | 250L | 350 | 350L | 500 | 500L | 1000 | 1000L | 1200 1500 | 1200L 1500L |
丝杠 | Tr30*6 | Tr40*7 | Tr58*12 | Tr65*12 | Tr90*16 | Tr100*16 | Tr120*20 | Tr160*20 | Tr180*25 | |||||||||
A1 | 45.2 | 56.2 | 66.8 | 72.5 | 97 | 120 | 140 | 190 | 190 | |||||||||
A2 | 50 | 58 | 63.5 | 95 | 95 | 135 | 150 | 146 | 146 | |||||||||
D1 | 105.5 | 142 | 156.5 | 182 | 225 | 250 | 296 | 400 | 400 | |||||||||
E | 5×5×32 | 6×6×32 | 8×7×50 | 8×7×45 | 10×8×50 | 10×8×70 | 10×8×90 | 14×9×100 | 14×9×100 | |||||||||
F | 8.5 | 12 | 6.5 | 6 | 8 | 10 | 16 | 40 | 40 | |||||||||
ΦG | 98 | 122 | 150 | 185 | 205 | 260 | 300 | 420 | 420 | |||||||||
H | 12 | 18 | 16 | 20 | 25 | 30 | 32 | 38 | 42 | |||||||||
ΦJ | 16k6 | 20k6 | 25k6 | 28k6 | 34k6 | 38k6 | 40m6 | 45m6 | 48m6 | |||||||||
K | 165 | 212 | 235 | 295 | 350 | 430 | 375 | 526 | 526 | |||||||||
L1 | 110.5 | 132 | 172 | 213.5 | 221 | 265 | 310 | 380 | 380 | |||||||||
L2 | 190 | 228 | 280 | 322 | 355 | 430 | 558 | 610 | 610 | |||||||||
M | 135 | 168 | 190 | 240 | 280 | 360 | 285 | 412 | 412 | |||||||||
N | 120 | 155 | 200 | 215 | 260 | 280 | 500 | 622 | 622 | |||||||||
P | 65 | 80 | 86 | 122.5 | 130 | 170 | 125 | 203 | 203 | |||||||||
ΦQ | 45 | 60 | 76 | 83 | 114 | 121 | 145 | 180 | 220 | |||||||||
R | 40 | 55 | 55 | 72 | 80 | 90 | 100 | 130 | 130 | |||||||||
S | 5.5 | 6 | 7 | 6 | 10 | 10 | 12.5 | 12.5 | 12.5 | |||||||||
S1 | Lift+20 | Lift+20 | Lift+20 | Lift+20 | Lift+20 | Lift+20 | Lift+20 | Lift+20 | Lift+20 | |||||||||
S2 | 150.5 | 193 | 230 | 262 | 317 | 350 | 416 | 550 | 570 | |||||||||
T | 45 | 61.5 | 70 | 87 | 102 | 115 | 121 | 155 | 155 | |||||||||
W | 90 | 114 | 155 | 160 | 190 | 210 | 406 | 508 | 508 | |||||||||
ΦW1 | 48 | 65 | 80 | 100 | 130 | 150 | 170 | 240 | 240 | |||||||||
裕度X | 20 | 20 | 25 | 25 | 25 | 30 | 40 | 50 | 50 | |||||||||
Y | 97 | 130 | 150 | 176 | 217 | 240 | 280 | 360 | 360 | |||||||||
ΦZ | 14 | 17 | 21 | 28 | 35 | 35 | 45 | 48 | 48 | |||||||||
防转装置（可选） | ||||||||||||||||||
ΦA | 98 | 110 | 150 | 160 | 192 | 210 | —— | —— | —— | |||||||||
AL | Lift+56 | Lift+65 | Lift+80 | Lift+80 | Lift+125 | Lift+150 | —— | —— | —— | |||||||||
AM×AM | 60×60 | 701×70 | 90×90 | 106×106 | 126×126 | 139×139 | —— | —— | —— | |||||||||
AN | 12 | 12 | 15 | 18 | 12 | 35 | —— | —— | —— | |||||||||

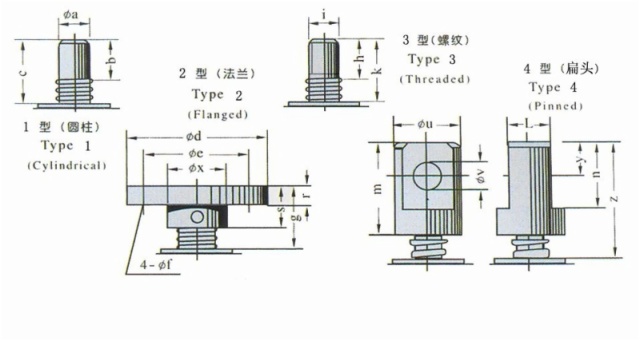

丝杠街头类型尺寸表
型号S | 25 | 25L | 50 | 50L | 100 150 | 100L 150L | 200 | 200L | 250 | 250L | 350 | 350L | 500 | 500L | 1000 | 1000L | 1200 1500 | 1200L 1500L |
丝杠接头类型1（默认形式） | ||||||||||||||||||
Φak6 | 20 | 25 | 40 | 50 | 70 | 80 | 95 | 130 | 150 | |||||||||
b | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 120 | 140 | |||||||||
c | 45 | 51 | 73.5 | 80 | 92 | 100 | 120 | 150 | 170 | |||||||||
丝杠接头类型2 | ||||||||||||||||||
Φd | 98 | 122 | 150 | 185 | 205 | 260 | 300 | 370 | 400 | |||||||||
Φe | 75 | 85 | 105 | 140 | 155 | 200 | 225 | 280 | 310 | |||||||||
Φf | 14 | 17 | 21 | 26 | 27 | 33 | 39 | 48 | 48 | |||||||||
g | 45 | 51 | 73.5 | 80 | 92 | 100 | 120 | 150 | 170 | |||||||||
r | 12 | 18 | 20 | 20 | 25 | 30 | 35 | 75 | 80 | |||||||||
s | 30 | 40 | 50 | 60 | 63 | 80 | 90 | 120 | 140 | |||||||||
Φx | 40 | 50 | 65 | 90 | 100 | 130 | 150 | 200 | 230 | |||||||||
丝杠接头类型3 | ||||||||||||||||||
h | 30 | 39 | 50 | 60 | 63 | 80 | 90 | 120 | 140 | |||||||||
i | M22×1.5 | M30×2 | M40×3 | M50×3 | M70×3 | M80×3 | M95×3 | M130×4 | M150×4 | |||||||||
k | 40 | 51 | 73.5 | 80 | 92 | 100 | 120 | 150 | 170 | |||||||||
丝杠接头类型4 | ||||||||||||||||||
lh10 | 30 | 42 | 60 | 75 | 90 | 105 | 120 | 160 | 180 | |||||||||
m | 70 | 105 | 130 | 150 | 175 | 220 | 240 | 300 | 335 | |||||||||
n | 50 | 75 | 100 | 120 | 140 | 160 | 160 | 180 | 200 | |||||||||
Φu | 50 | 65 | 90 | 110 | 130 | 150 | 180 | 220 | 260 | |||||||||
ΦvH8 | 25 | 35 | 50 | 60 | 70 | 80 | 80 | 90 | 95 | |||||||||
y | 25 | 37.5 | 50 | 60 | 70 | 80 | 80 | 90 | 100 | |||||||||
z | 85 | 117 | 153.5 | 170 | 204 | 240 | 270 | 330 | 360 | |||||||||
